1.1 拉力測試?

1.1.1??受試者及樣本? 選取10例于2015年8月—2016年6月在上海交通大學醫學院附屬第九人民醫院接受顳下頜關節置換手術的患者為研究對象。其中，男性4例，女性6例，年齡20～72歲。收集手術切取的髁突作為樣本，用生理鹽水浸濕的紗布對其進行包裹，于-20 ℃下保存。本實驗已獲得上海交通大學醫學院倫理委員會的審批。?

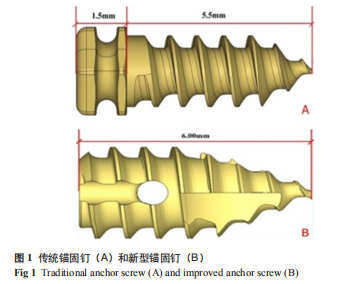

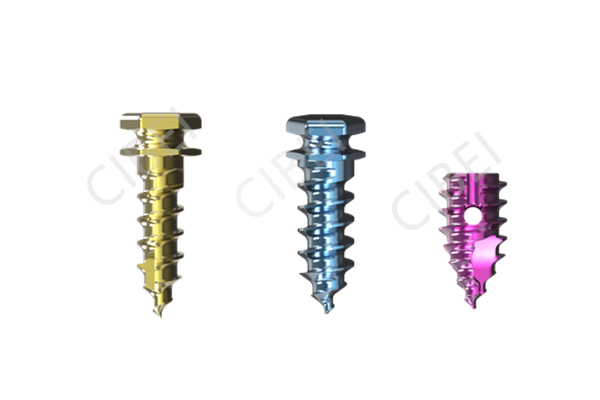

1.1.2??錨固釘? 傳統錨固釘和新型錨固釘（寧波慈北醫療器械有限公司）均由鈦合金制造。傳統錨固釘?shù)目傞L度為7.0mm，其中螺母厚1.5mm、螺紋長5.5mm、螺母直徑2.8mm、螺紋直徑2.0mm，在螺母頭和螺紋間采用光滑連接，此處設計有一個3-0縫線專用的小槽（圖1A）。新型錨固釘總長度為6.0mm，直徑3.0mm，在錨固釘?shù)闹猩喜坑幸粋€(gè)小孔，小孔兩側上方設計有光滑的凹槽，用于放置和打結縫線（圖1B）。

1.1.3?縫線? 使用3-0和2-0的尼龍縫線（ETHIBOND ?EXCEL? Polyester Suture，Ethicon公司），且縫線帶針，線長為90.0cm。每條縫線在中間被分成兩部分。?

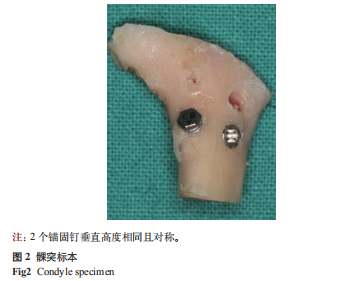

1.1.4??植入過程? 在髁突后斜面的下邊緣處分別植入傳統的和改良的錨固螺釘，深度10～15mm。2個錨固螺釘放置對稱，其間距>3mm（圖2）。

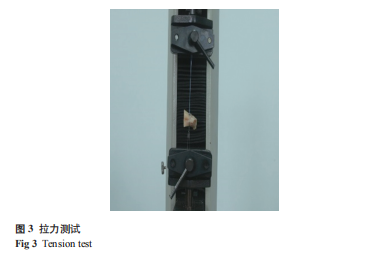

1.1.5??拉力測試? 采用寧波慈北醫療器械有限公司的拉力測試儀（Grandtry）對拉力進行測驗。髁突下端用鋼絲固定在下端夾板（鋼絲將髁突標本固定），上端夾板固定錨固線，長度留取5cm，并使錨固釘長軸與拉力的方向垂直；儀器啟動后，上下兩端的夾板自動勻速（100mm/min）向相反的方向運動，直到被測試的錨固線斷裂而自動停止，顯示器顯示此時的拉力數據（圖3）。

1.1.6? 統計學分析? 采用SPSS 17.0軟件對實驗數據進行統計分析。用描述性統計方法分析縫合線的最大可承受拉力。采用t檢驗比較傳統錨固釘2種縫合線拉力讀數的差異（傳統錨固螺釘與2-0縫合線不匹配）。采用非參數秩和檢驗比較新型錨固釘3-0和2-0錨固線的差異。P<0.05表示差異具有統計學意義。

1.2 有限元分析?

1.2.1?有限元分析工具?使用三維建模軟件（Hypermesh， Altair Engineering 公司）和分析程序（LS-DYNA，LSTC 公司）在計算機上對網絡結構進行調節，使其更加均勻；創建實體模型，并對有限元程序進行應力分析。?

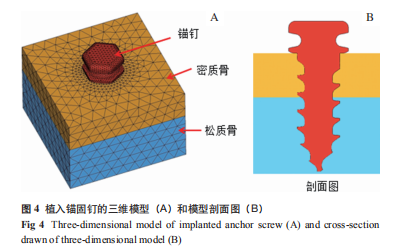

1.2.2??有限元模型? 三維計算機輔助設計、建立三維錨固釘模型，并將其作為有限元網格模型。該模型包括一階四面體網格，共139 000個單元以及29 000個節點（圖 4）。

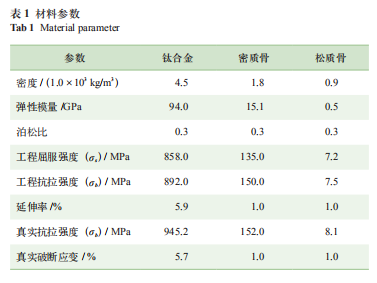

1.2.3??材料參數?? 2種醫用錨固釘材料均包括90%鈦、5.5%鋁、3.5%釩、1%碳、1%鐵、1%氮以及1%氧（表1）。

1.2.4??數據分析? ?有限元分析結果為由變形逐漸累積的應力結果。因此，有限元分析（finite element analysis，F(xiàn)EA）將工程應力-應變曲線轉換為真實應力-應變曲線。轉換公式：真實應力=（1+ 工程應變）×工程應力；真實應變=ln（1+工程應變）。根據顳下頜關節盤運動的研究結果^[6,8,14]，選擇對其施加垂直、水平和垂直旋轉方向的力，并用有限元分析確定錨固釘?shù)闹饕芰c(diǎn)。

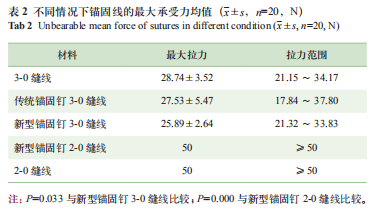

在植入過程中，未見皮質骨骨折或錨固釘斷裂、脫落的發生，即錨固釘均成功植入髁突皮質骨。而在拉力測試中，只有縫線發生斷裂，皮質骨和錨固釘均無損傷。達到拉力測試儀的最大拉力讀數50N后，新型錨固釘配用的2-0縫線依然沒有斷裂，因此可以認為其抗拉強度在50N以上（表2）。

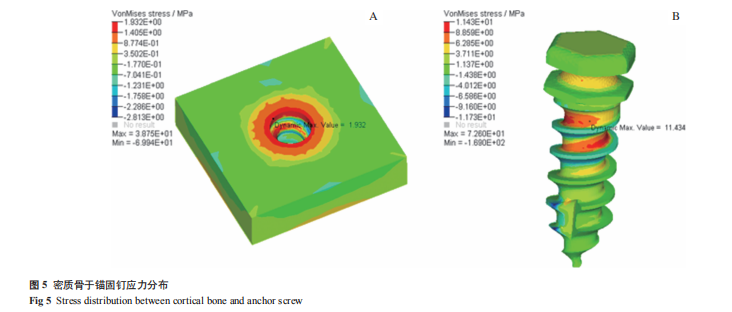

傳統錨固釘于下頜骨髁突有限元分析的最小縱向拔出力F1為481.5N，最小橫向拔出力F2為261.6N，最小旋出拉力F3為48.2N，即傳統錨固釘最小拔出力為48.2N。而新型錨固釘于下頜骨髁突有限元分析的F1為795.9N，F(xiàn)2為516.0N，F(xiàn)3為200.0N，即新型錨固釘最小拔出力為200.0N。傳統型錨固釘與新型錨固釘比較，縱向拔出力、橫向拔出力和旋出力均較小；且2種錨固釘在水平拔出時力量均小于縱向拔出力。在兩者拔出時，無論給予哪個方向的力量，主要受力點均在髁突骨皮質部分，骨松質部分基本不受力（圖5）。

錨固釘常用于修復內眥韌帶、肌肉重新附著、顳下頜關節盤復位，并用于其他顱面部手術^{[1, 15-16]}。2001年，Mehra等^[16]率先報道使用MiTek錨定螺釘復位顳下頜關節盤，效果良好。但由于該實驗使用的為尸體標本，與新鮮標本相比，尸體骨的密度較低、脆性較高，發生骨折的風險更高，因此實驗中觀察到的骨損傷發生風險明顯偏高。在拉力測試中，本研究設計了自體對照實驗，將不同的螺釘植入同一個新鮮標本以排除個體差異的影響，并模擬真實的臨床情況；且拉力測試中施加的力與錨固釘?shù)拈L軸平行，拉出時的最小力>50N。

Mehra等^[16]使用的錨固釘都是在使用特殊穿孔器后植入皮質骨的，一旦發生排異反應或者錨固釘變形、損傷、移位等，均很難將它們移除。此外，一些使用傳統錨固釘?shù)幕颊咝g(shù)后外耳道前壁有明顯的異物感，這可能與突出的錨定螺帽有關。本研究在MiTek錨定螺釘和He等^[17]使用的錨固釘基礎上，對其進行了改良。相比之下，新型錨固釘則更加容易植入和取出。

對傳統和新型錨固釘進行拉力測試后發現，不同錨固螺釘所使用的縫合線的最大抗拉強度各不相同。對于3-0縫合線，改良和傳統錨固螺釘?shù)目估瓘?qiáng)度有顯著差異；配合傳統錨固釘使用3-0縫線的抗拉強度高于配合新型錨固釘使用3-0縫線。檢測結果顯示，3-0和2-0縫線間差異具有統計學意義。因此，新型錨固釘配合2-0縫線優于傳統或新型錨固釘配合3-0縫線。在植入后，3-0縫線的抗拉強度在不同的錨固螺釘之間沒有明顯的差異，將縫合線與錨固螺釘連接的方法對縫線的抗拉強度影響不大。

與整形手術中使用的大縫合固定螺釘^[15]相比，本研究中的2個錨定螺釘?shù)牡挚沽^低。其他研究通常中常選擇在豬股骨或人體其他骨密度更高的部位進行，由于上述部位皮質骨較薄，錨固釘?shù)慕佑|區則更大。另外，新型錨固釘植入皮質骨的長度和直徑都比傳統錨固釘長。

在三維有限元研究中，本研究對2種錨固釘施加相同類型和大小的力。此外，通過建立標準化模型，避免了不同個體間的誤差。當施加垂直向應力時，由于錨固釘在軸向旋轉受限引起相當大的摩擦力，將錨固釘軸向拉出時則需要更大的力量。對于水平力，橫向力大小與力臂之間存在反比例關系。由于錨固釘是一種非對稱結構，在側向力變化后，側向拔出力會略有不同。當給出垂直拔出力時，錨固釘與骨之間的摩擦系數被假定為接近無窮大，因此縱向拔出力通常比較大。此外，由于錨釘和骨都有較小的摩擦系數，且錨釘主要是在較弱的松質骨中被植入，繼而幾乎無法抵抗錨釘旋轉的發生。因此，一個小的縱向張力就可以使錨釘脫落。本研究對2種螺釘施加了完全相同的條件，因此可有效模擬錨釘在應力狀態下的真實情況。

傳統錨固釘和新型錨固釘均能成功地植入髁突，而不發生錨固釘折斷或者皮質骨破壞。相比于傳統錨固釘，新型錨固釘能承受更大的軸向力。新型錨固釘可以配合使用2-0縫線，極大提高了該錨固釘?shù)牡挚沽?。相比于Mitek錨固釘，新型錨固釘植入和取出的操作更加方便^[9]。通過拉力測試和三維有限元分析比較，本研究認為，新型錨固釘比傳統錨固釘?shù)挚沽Ω鼜?qiáng)。因此，新型錨固釘具有一定的臨床使用潛力，但還需要進一步的動物實驗和臨床試驗加以驗證。

【文章來源】上海交通大學學報（醫學版）
